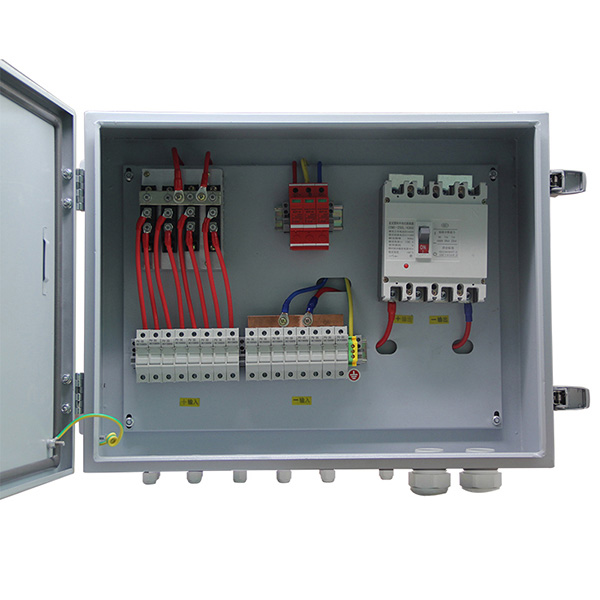

జుయర్ ఎలక్ట్రిక్ ® డిసి సోలార్ సిస్టమ్ అర్రే స్ట్రింగ్ కాంబైనర్ బాక్స్ తక్కువ ధరతో ఉంటుంది మరియు జంక్షన్ బాక్స్‌కు ఉచిత నమూనాను అందిస్తుంది, ఇది విద్యుత్ ఎన్‌క్లోజర్, ఇది వివిధ పోర్టుల ప్రవేశం ద్వారా బహుళ వైర్లు మరియు కేబుళ్లను సురక్షితంగా ఏకం చేస్తుంది. సోలార్ కాంబైనర్ బాక్స్ ఇన్వర్టర్‌కు కనెక్షన్ కోసం పివి మాడ్యూళ్ల యొక్క అనేక తీగల ఉత్పత్తిని మిళితం చేస్తుంది.
కౌంటర్ టాక్ నివారణ, ఓవర్‌కరెంట్ ప్రొటెక్షన్, ఓవర్‌వోల్టేజ్ ప్రొటెక్షన్ మరియు మెరుపు నివారణ వంటి మొత్తం రక్షణతో జుయర్ ఎలక్ట్రిక్ డిసి సోలార్ సిస్టమ్ అర్రే స్ట్రింగ్ కాంబైనర్ బాక్స్, పివి మాడ్యూల్ మరియు ఇన్వర్టర్ లేదా కంట్రోలర్ మధ్య కనెక్ట్ చేసే వైర్‌లను తగ్గించడానికి పివి కాంబైనర్ బాక్స్‌లు ఉపయోగించబడతాయి, నిర్వహణను సులభతరం చేయడానికి మరియు నష్టాన్ని తగ్గించడానికి మరియు ఉత్పత్తి భద్రత మరియు విశ్వసనీయతను మెరుగుపరచండి. మేము ఉత్పత్తి చేసిన పివి కాంబైనర్ బాక్స్ పై అన్ని విధులను కలిగి ఉంది మరియు వినియోగదారులకు పివి విద్యుత్ ఉత్పత్తి వ్యవస్థల కోసం పూర్తి పరిష్కారాన్ని అందిస్తుంది.
1） వేర్వేరు కనెక్షన్ పథకాలలో సౌకర్యవంతమైన అనువర్తనం కోసం స్వతంత్ర పివి శ్రేణి ఇన్పుట్ మరియు అవుట్పుట్ యొక్క రెండు సమూహాలు;
2) బహుళ పివి ఇన్పుట్ శ్రేణులు వీటిలో ప్రతి ఒక్కటి గరిష్టంగా 10A కరెంట్ కలిగి ఉంటుంది;
3) ప్రతి పివి ఇన్పుట్ శ్రేణి యొక్క ఎదురుదాడి నివారణకు అధిక వోల్టేజ్ ఫ్యూజ్;
4) పివి మాడ్యూల్ కోసం ప్రత్యేక హై-వోల్టేజ్ మెరుపు రక్షణ పరికరం;
5) పివి మాడ్యూల్ యొక్క అవుట్పుట్ నియంత్రణ కోసం ప్రత్యేక హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్;
6) బహిరంగ సంస్థాపన అవసరాన్ని తీర్చడానికి IP65 యొక్క రక్షణ డిగ్రీ.
| మోడల్ | Zc4t | Zc6t | Zc8t | ZC10T |
| ఇన్పుట్ డేటా | ||||
| పివి ఇన్పుట్ శ్రేణుల సంఖ్య | 4 | 6 | 8 | 10 |
| ప్రతి పివి ఇన్పుట్ శ్రేణి యొక్క గరిష్ట కర్రెంట్ | 10 ఎ | |||
| ప్రతి పివి ఇన్పుట్ శ్రేణికి ప్యూస్ | 10 ఎ | |||
| ప్రతి పివి ఇన్పుట్ శ్రేణి యొక్క వైర్ సంఖ్య | Pg7,4mm² | |||
| అవుట్పుట్ డేటా | ||||
| అవుట్పుట్ ఛానెల్ సంఖ్య | 1 | 2 | ||
| గరిష్ట అవుట్పుట్ కరెంట్ | 40 ఎ | మొత్తం 60A (30A అవుట్పుట్ ఛానల్) | మొత్తం 80A (40A అవుట్పుట్ ఛానల్) | మొత్తం 100 ఎ (50A అవుట్పుట్ ఛానల్) |
| ప్రతి అవుట్పుట్ ఛానెల్ యొక్క వైర్ సంఖ్య | ప్రతి అవుట్పుట్ ఛానెల్‌కు pg16,8mm2 | ప్రతి అవుట్పుట్ ఛానెల్‌కు pg16,10mm2 | ప్రతి అవుట్పుట్ ఛానెల్‌కు pg16,10mm2 | ప్రతి అవుట్పుట్ ఛానెల్‌కు pg16,12mm2 |
| గరిష్ట అవుట్పుట్ వోల్టేజ్ | 800vdc | |||
| DC అవుట్పుట్ సర్క్యూట్ బ్రేకర్ | లభిస్తుంది | |||
| ఇతర డేటా | ||||
| రక్షణ | IP65 | |||
| ఉష్ణోగ్రత | -30 ℃ ~+60 | |||
| సూచన బరువు (నెట్/స్థూల బరువు) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| పరికరాల పరిమాణం D*W*H (MM) | 340*300*140 | 360*340*145 | 400*420*145 | |
| ప్యాకింగ్ డైమెన్షన్ D*W*H (MM) | 450*420*245 | 470*450*255 | 530*510*255 | |
| శీతలీకరణ పద్ధతి | సహజ శీతలీకరణ | |||
| ఉప్పెన రక్షణ | లభిస్తుంది | |||
| గ్రౌండ్ వైర్ సంఖ్య | ≥6mm2 | |||
